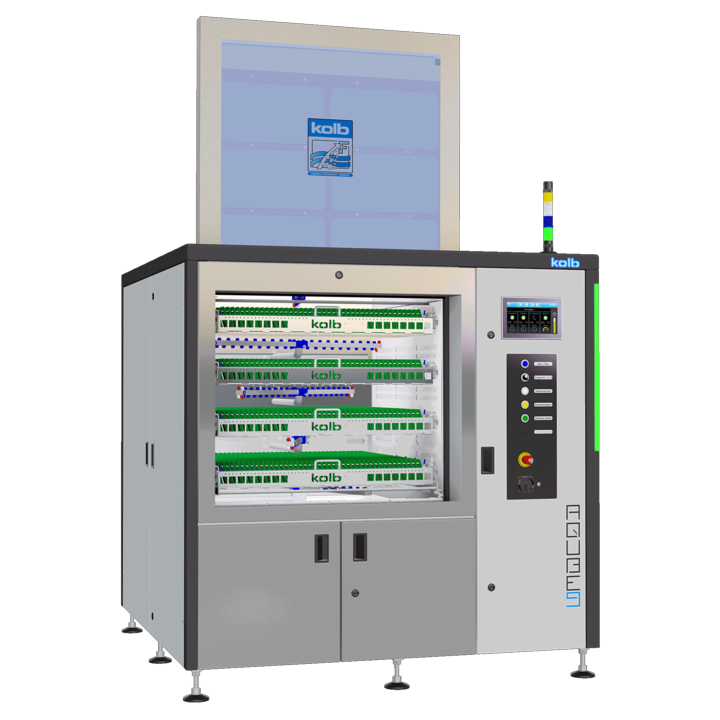

AQUBE^® XH9
Установка для очистки собранных печатных узлов, печатных плат после нанесения паяльной пасты и гибридных сборок

Установки нового поколения систем струйной отмывки kolb серии AQUBE^® более эффективны, компактны и просты в эксплуатации и обслуживании. Поставляются с подготовкой к установке модулей глубокой водоподготовки и фильтрации. Готовы к эксплуатации в условиях современного умного производства smart factory.

AQUBE^® XH9 — полностью автоматическая система отмывки нового поколения с крупногабаритной рабочей камерой. Предназначена для ультратонкой очистки печатных плат. Обладает самой большой рабочей камерой из существующих на данный момент в мире среди систем струйной очистки. Благодаря размерам камеры обладает производительностью сравнимой с конвейерными системами. Количество одновременно загруженных плат составляет 860 печатных плат евростандарта (19 м²)

AQUBE^® XH9 разработана и производится в Германии. Установка обеспечивает ультратонкую надежную очистку печатных узлов, гибридных плат (HDIs, SiPs) и паяльной пасты от остатков флюса, канифоли, окислов, других загрязнений.

Производительность и короткое время цикла отмывки достигается благодаря параллельной работе трех независимых контуров и трех баков для жидкости. Система замкнутого цикла потребления и очистки воды обеспечивает минимальный расход жидкости и уменьшает стоимость владения оборудованием.

Системы AQUBE^® XH9 оснащенные автоматами загрузки и выгрузки могут обеспечить максимальную эффективность отмывки на массовом производстве электронной техники.

Особенности

• Три независимых контура с тремя баками
• Подготовка к работе в условиях Производства 4.0: DNAccess, удаленное управление, прослеживаемость
• Полностью автоматический процесс. 4(5) этапа: очистка, (MediumWipe^®), ополаскивание (проточной водой), Ополаскивание деионизированной водой (одновременная рециркуляция жидкости), VMH^® турбо испарительная сушка
• Управление процессами и временем обслуживания посредством ПЛК
• Отображение процесса отмывки и управление с помощью 10" сенсорного дисплея высокой четкости
• Горизонтальная роторная PTFE система с возможностью установки до восьми асинхронных роторов, обеспечивающих сплошное перекрытие и отсутствие слепых зон отмывки
• Автоматический контроль ионных загрязнений и измерение проводимости ополаскивающей жидкости
• Нагрев жидкости в баке А с очищающей жидкостью в базовой конфигурации
• Отдельный насос для замены ополаскивающей воды в баках (B и C) в базовой конфигурации
• Простой доступ для обслуживания VARIccess^®: минимальная занимаемая площадь при максимальных возможностях
• Высокотемпературная HT версия для отмывки и ополаскивания при высоких температурах жидкостей (до 80 °C)

Технология PowerSpray^®

Знаком PowerSpray^® маркируются автоматы, работающие по интеллектуальной технологии kolb «Струи в воздухе под давлением» или отмывочные жидкости, предназначенные для работы по этой технологии.

Технология PolyPower^®

Знаком PolyPower^® маркируются автоматы kolb , оснащенные специальной системой подачи жидкости и насадками обеспечивающие в три раза более высокое давление и на 30% сокращающие время отмывки.

Технология VMH^®

Знаком VMH^®маркируются автоматы kolb маркируются автоматы, использующие запатентованный чрезвычайно эффективный и экономичный принцип вентури для сушки горячим воздухом.

Технология ClosedLoop

Знаком ClosedLoop маркируются автоматы kolb оснащенные внутренней системой рециркуляции очищающей жидкости и жидкости для ополаскивания.

DNAccess^®

Знаком DNAccess^® маркируются автоматы kolb обладающие возможностью к сетевому подключению для внедрения в компьютерную систему управления умным предприятием industry 4.0 (удаленный контроль и управление и т.д.)

Система прослеживаемости

Знаком Traceability маркируются автоматы, которые могут оснащаться системой прослеживаемости для идентификации и учета очищаемой продукции.

Приложение QuickChange

Знаком QuickChange маркируются автоматы kolb, совместимые с модулем kolb QuickChange, который позволяет производить полную замену загруженных корзин с печатными платами для сокращения времени простоя машины до 1–2 минут.

Приложение CleaninGrid^®

Технология kolb CleaninGrid^® — комбинация систем очистки, загрузки, водоподготовки и системы управления для работы в условиях массового производства для отмывки ПУ, инструментов, оснастки и деталей.

Соответствие WEEE

Знаком WEEE Conformity маркируются автоматы kolb , изготовленные в соответствии и директивой WEEE. Вся современная продукция kolb выполнена в соответствии с регламентом WEEE.
