Новая серия kolb AQUBE® это системы струйной отмывки следующего поколения — еще более эффективные, компактные и простые в эксплуатации и обслуживании. Поставляются с подготовкой к установке модулей глубокой водоподготовки и фильтрации. Готовы к эксплуатации в условиях современного умного производства smart factory.

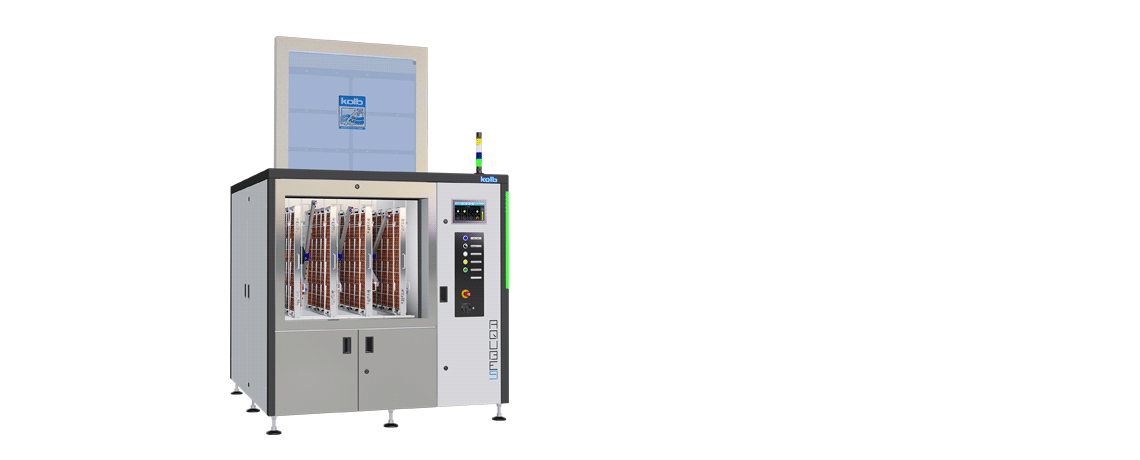

AQUBE® полностью автоматическая XL система очистки High End уровня с технологией вертикального ротора для самых высоких требований в безопасной технологической ультратонкой очистке. AQUBE® XV9 является самой крупной технологической камерой для системы струйной отмывки для керамических подложек и печатных плат с технологией вертикального ротора.
AQUBE® XV9 разработана и изготовлена в Германии. Предназначена для безопасной очистки от загрязнений, таких как флюсы, смолы, медь, оксид меди и материалы для пайки, а также SMD-клей и паяльной пасты.
Параллельная работа с тремя резервуарами, тремя циклами повторной обработкой воды ClosedLoop обеспечивает короткое время цикла и делает эту систему идеальным экономичным выбором для тщательной очистки собранных печатных плат.
Знаком PowerSpray® маркируются автоматы, работающие по интеллектуальной технологии kolb «Струи в воздухе под давлением» или отмывочные жидкости, предназначенные для работы по этой технологии.
Знаком PolyPower® маркируются автоматы kolb , оснащенные специальной системой подачи жидкости и насадками обеспечивающие в три раза более высокое давление и на 30% сокращающие время отмывки.
Знаком CWA®Drying маркируются системы отмывки kolb запатентованным и конструктивно высокоэффективным комбинированным процессом сушки сжатым воздухом (выдувание остаточной влаги) и теплым воздухом (испарительная сушка).
Знаком ClosedLoop маркируются автоматы kolb оснащенные внутренней системой рециркуляции очищающей жидкости и жидкости для ополаскивания.
Знаком DNAccess® маркируются автоматы kolb обладающие возможностью к сетевому подключению для внедрения в компьютерную систему управления умным предприятием industry 4.0 (удаленный контроль и управление и т.д.)
Знаком Traceability маркируются автоматы, которые могут оснащаться системой прослеживаемости для идентификации и учета очищаемой продукции.
Знаком WEEE Conformity маркируются автоматы kolb , изготовленные в соответствии и директивой WEEE. Вся современная продукция kolb выполнена в соответствии с регламентом WEEE.
Технология очистки | kolb PowerSpray® | |
---|---|---|
Максимальная загрузка ПП | 64 панелей DCB (5″ x 7″) или 100 еврокарт | |
Размер рабочей камеры | Ш 970 × Г 955 × В 900 мм | |
Полезное пространство | 4 Слота: Ш 77 — 110 × Г 900 × В 800 мм | |
Объём бака A | 100 л | |
Объём бака B | 100 л | |
Объём бака C | 125 — 175 л | |
Электропитание | 380 В, 32 А, 3 фазы, 50 Гц | |
Потребляемая мощность | 12,5 кВт | |
Система управления | ПЛК (EATON) | |
Фильтрация | до четырех этапов: | 1. Фильтр грубой очистки всей жидкости < 2 мм |
2. Фильтр осадков внутри бака | ||
3. 20″ фильтр тонкой очистки (1 — 100 мкм — в зависимости от процесса) | ||
4. фильтр тяжёлых металлов | ||
Подключение 1 (проточная вода) | 3/8″, 14 мм (обеспечивается заказчиком: качество воды < 350 μS проводимость (< 10° dH) или опциональный модуль) | |
Подключение 2 (деионизованная вода) | 3/8″, 14 мм (деионизованная вода обеспечивается заказчиком или подключение к проточной) | |
Подключение 3 (сжатый воздух) | 6 — 8 bar (100 л/ мин) для HT-версии и опции MediumWipe® | |
Слив жидкости для ополаскивания | 3/4″, 25 мм | |
Вытяжка | Ø 160 мм, объём 200 — 300 м³ / ч | |
Занимаемая площадь | 1700 × 1720 мм | |
Шум | 73 дБ (A), 70 дБ (A) с дополнительной изоляцией | |
Сухой вес | 960 кг |
