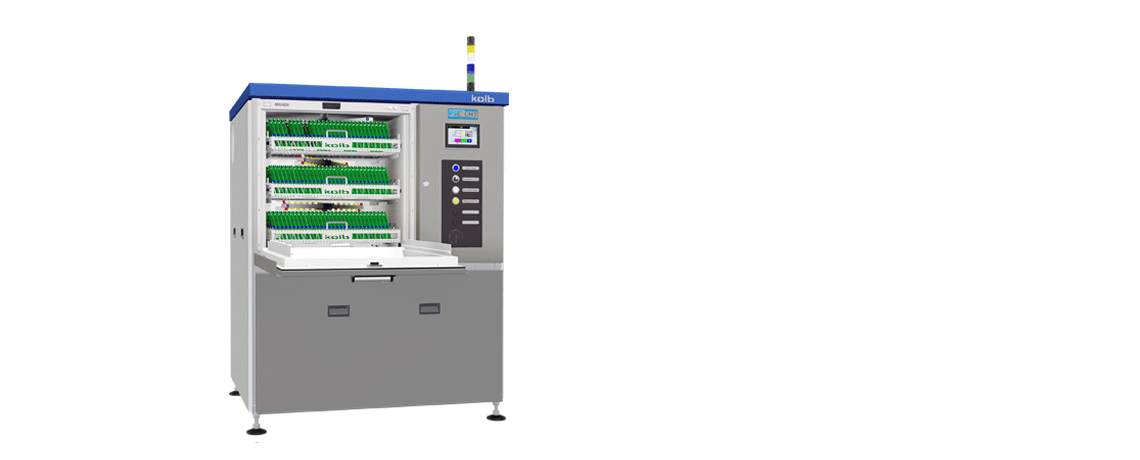

Полностью автоматическая струйная система очистки печатных узлов, система отмывки печатных плат, kolb PSE LH7

PSE LH7

Использование

Печатные платы
Печатные платы,
печатные узлы
Идеально подходит
Трафареты
Трафареты,
паяльная паста
Допустимо
Solder Frames,<br />Carriers & Palettes
Паяльные рамки,
палеты
Допустимо
ESD-boxes, Containers<br />PCB Magazines
ESD тара
магазины ПП
Допустимо
Condensation Traps,<br />Filters, Steel Sheets
Ловушки флюса, фильтры печей
Не подходит

PSE LH7
Полностью автоматическая струйная система струйной отмывки печатных узлов

Экономическая линия kolb PSE представляет собой серию усовершенствованных систем струйной отмывки, фокусирующуюся на всех основных критериях качественного процесса очистки по доступной цене.

PSE LH7 — полностью автоматизированная экономичная XL система тонкой очистки печатных плат емкостью до 540 (8,6 м²) еврокарт и относительного времени очистки 12 секунд на карту. Во всём мире нет серийно выпускаемых систем струйной очистки печатных плат с таким большим размером рабочей камеры кроме kolb AQUBE® и PSE 9.

PSE LH7 — разработана и изготовлена в Германии. Предназначена для безопасной очистки печатных плат, тонкодисперсных сборных печатных плат, гибридов (ИРЧП, SiPs) и остатков флюса, смол, меди, оксидов и т.д.

Конфигурация с двумя ёмкостями и тремя циклами повторной обработкой водой ClosedLoop обеспечивает короткое время цикла и делает эту систему идеальным выбором для тонкой очистки собранных печатных плат.



Особенности

  • Два независимых контура с тремя баками
  • Полностью автоматический 3-ступенчатый (опционально до 5 ступеней) процесс: очистка, промывка (водопроводная вода), сушка горячим воздухом VMH®
  • Управление процессами и временем обслуживания посредством ПЛК
  • Отображение процесса отмывки и управление с помощью 7" сенсорного дисплея высокой четкости
  • Горизонтальная роторная PTFE система с четырьмя асинхронными распылительными роторами, обеспечивающих сплошное перекрытие и отсутствие слепых зон отмывки
  • Относительное время очистки еврокарты: 12 с
  • Автоматический контроль ионных загрязнений и измерение проводимости ополаскивающей жидкости
  • Нагрев жидкости в баке А с очищающей жидкостью в базовой конфигурации
  • Отдельный насос для замены ополаскивающей воды в баках (B и C) в базовой конфигурации
  • Простой доступ для обслуживания VARIccess®: минимальная занимаемая площадь при максимальных возможностях
  • Высокотемпературная HT версия для отмывки и ополаскивания при высоких температурах жидкостей (до 80 ° C)

Технология PowerSpray® Технология VMH® Технология ClosedLoop Соответствие WEEE
Технические характеристики
Технология очистки струйная kolb PowerSpray®
Максимальная загрузка ПП 540 (8,6 м²) еврокарт
Размер рабочей камеры Ш 700 × Г 720 × В 710 мм
Объём бака A 55 л
Объём бака B / C до 35 л
Электропитание 380 В, 16 А, 3 фазы, 50 Гц
Потребляемая мощность 7,5 кВт
Система управления ПЛК (EATON)
Температура жидкости до 55 °C (стандарт), до 80 °C (HT-версия)
Управление сушкой ~ 70 — 100 °C
Фильтрация до трёх этапов: 1. Фильтр грубой очистки всей жидкости < 2 мм
2. Фильтр осадков внутри бака
3. 20″ фильтр тонкой очистки (1 — 100 мкм — в зависимости от процесса)
Подключение 1 (проточная вода) 3/8″, 14 мм (обеспечивается заказчиком: качество воды < 350 μS проводимость (< 10° dH) или опциональный модуль)
Подключение 2 (деионизованная вода) 3/8″, 14 мм (деионизованная вода обеспечивается заказчиком или подключение к проточной)
Подключение 3 (сжатый воздух) 6 — 8 bar (100 л / мин) для HT-версии или опции MediumWipe®
Слив жидкости для ополаскивания 3/4″, мм с интегрированной системой выкачивания
Подключение вытяжки Ø 160 мм, объём 200 — 300 м³ / час
Занимаемая площадь 1170 × 1350 мм
Уровень шума 63 дБ (A)
Сухой вес 480 кг

Сертификаты

EASOTECH сертификация

Сертификат EASOTECH присваивается как знак использования передовых технологий с максимально простым контролем сложных технологических операций и интеллектуальной системой компьютерного управления.

WATERSAVE сертификация

Сертификат WATERSAVE подтверждает использование технологии kolb ClosedLoop и CrossLoop technologies для значительного экономии воды и сохранения водных ресурсов, путем применения систем рециркуляции жидкостей и их многократного использования.

ENERSAVE сертификация

Системы очистки kolb сертифицированы ENERSAVE и обеспечивают превосходные результаты при меньшем потреблении энергии, чем любой сравнимый конкурентный продукт.

SAFEGAR сертификация

5-ти звёздный сертификат SAFEGAR гарантирует, что все основные функции безопасности и защиты включены в базовую конфигурацию системы очистки.
