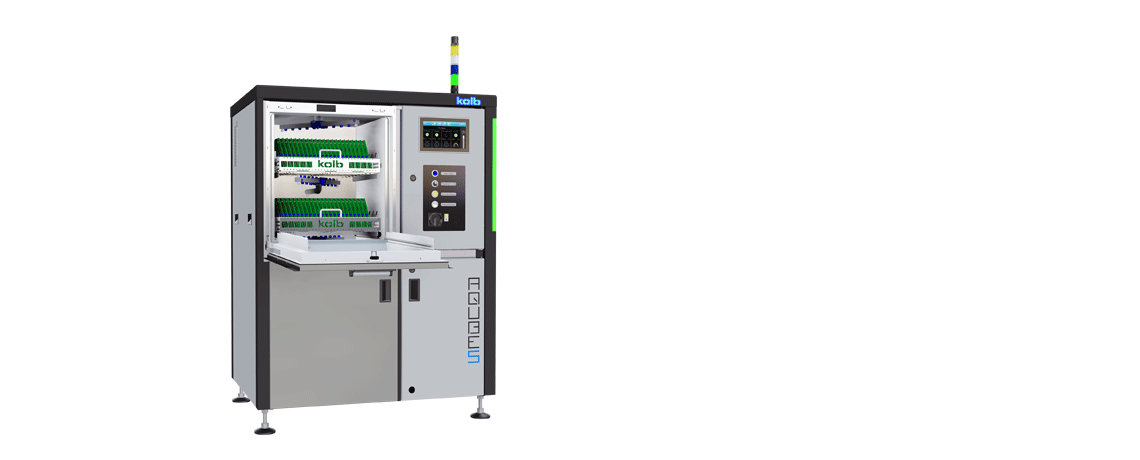

AQUBE® LH5
Полностью автоматическая система струйной очистки печатных плат для крупносерийного производства
Очищает ПУ, гибридные сборки и ПП от остатков флюса, канифоли, меди, оксидов и др. загрязнений
Установки струйной отмывки kolb новой серии AQUBE® более эффективны, компактны и просты в эксплуатации и обслуживании. Поставляются с подготовкой к установке модулей глубокой водоподготовки и фильтрации.
AQUBE® LH5 разработана и изготовлена в Германии. Предназначена для отмывки печатных плат. Количество одновременно загружаемых плат — 176 плат евростандарта (2,8 м²).
Производительность и качество отмывки достигается благодаря применению системы из трех контуров подачи и двух баков для жидкости. Экономически выгодное решения для организации участка отмывки.
Системы отмывки могут работать со всеми подходящими очищающими жидкостями, одобренными производителем.
Особенности
- Два бака и три контура подачи жидкости
- Компьютерная система по стандарту industry 4.0 smart factories
- Полностью автоматическая 4-х этапная система: очистка, ополаскивание, DI-ополаскивание, турбо сушка
- Подходит для комбинированной отмывки ПУ и трафаретов
- 10 секунд на плату — относительное время отмывки
- Горизонтальная система установки PTFE роторов с отсутствием теневых зон
- Автоматический контроль качества отмывки при измерении количества ионных загрязнений
- Управление и контроль периодов обслуживания с помощью ПЛК и сенсорного экрана
- Конструкция EDGELESS и VARIccess® обеспечивает: максимальную ёмкость, простое обслуживание при малых габаритах
- Высокотемпературная версия HT для отмывки и ополаскивании при температуре жидкости до 80 °C
Технология PowerSpray®
Знаком PowerSpray® маркируются автоматы, работающие по интеллектуальной технологии kolb «Струи в воздухе под давлением» или отмывочные жидкости, предназначенные для работы по этой технологии.
Технология PolyPower®
Знаком PolyPower® маркируются автоматы kolb , оснащенные специальной системой подачи жидкости и насадками обеспечивающие в три раза более высокое давление и на 30% сокращающие время отмывки.
Технология VMH®
Знаком VMH®маркируются автоматы kolb маркируются автоматы, использующие запатентованный чрезвычайно эффективный и экономичный принцип вентури для сушки горячим воздухом.
Технология ClosedLoop
Знаком ClosedLoop маркируются автоматы kolb оснащенные внутренней системой рециркуляции очищающей жидкости и жидкости для ополаскивания.
DNAccess®
Знаком DNAccess® маркируются автоматы kolb обладающие возможностью к сетевому подключению для внедрения в компьютерную систему управления умным предприятием industry 4.0 (удаленный контроль и управление и т.д.)
Система прослеживаемости
Знаком Traceability маркируются автоматы, которые могут оснащаться системой прослеживаемости для идентификации и учета очищаемой продукции.
Соответствие WEEE
Знаком WEEE Conformity маркируются автоматы kolb , изготовленные в соответствии и директивой WEEE. Вся современная продукция kolb выполнена в соответствии с регламентом WEEE.
| Технология очистки | kolb PowerSpray® | |
|---|---|---|
| Максимальная загрузка ПП | 176 (2,8 м²) еврокарт | |
| Размер рабочей камеры | Ш 540 × Г 590 × В 570 мм | |
| Объём бака A | 55 л | |
| Объём бака B / C | до 35 л | |
| Электропитание | 380 В, 16 А, 3 фазы, 50 Гц | |
| Потребляемая мощность | 3,8 кВт | |
| Система управления | ПЛК (EATON) | |
| Температура жидкости | до 55 °C (стандарт), до 80 °C (HT-версия) | |
| Управление сушкой | ~ 45 — 120 °C | |
| Фильтрация | до четырех этапов: | 1. Фильтр грубой очистки всей жидкости < 2 мм |
| 2. Фильтр осадков внутри бака | ||
| 3. 20″ фильтр тонкой очистки (1 — 100 мкм — в зависимости от процесса) | ||
| 4. фильтр тяжёлых металлов | ||
| Подключение 1 (проточная вода) | 3/8″, 14 мм (обеспечивается заказчиком: качество воды < 350 μS проводимость (< 10° dH) или опциональный модуль) | |
| Подключение 2 (деионизованная вода) | 3/8″, 14 мм (деионизованная вода обеспечивается заказчиком или подключение к проточной) | |
| Подключение 3 (сжатый воздух) | 6 — 8 bar (100 л/ мин) для HT-версии и опции MediumWipe® | |
| Слив жидкости для ополаскивания | 3/4″, 25 мм | |
| Вытяжка | Ø 160 мм, объём 200 — 300 м³ / ч | |
| Занимаемая площадь | 920 × 1200 мм | |
| Шум | 63 дБ (A) | |
| Сухой вес | 350 кг | |
