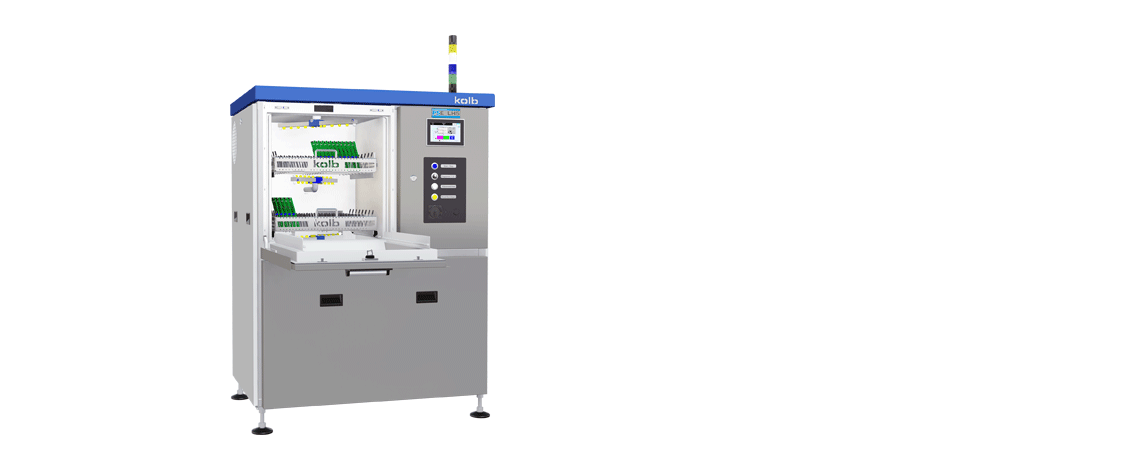

PSE LH5
Полностью автоматическая струйная система отмывки печатных плат
Экономическая линия kolb PSE представляет собой серию усовершенствованных систем струйной отмывки, фокусирующуюся на всех основных критериях качественного процесса очистки по доступной цене.
PSE LH5 — разработана и изготовлена в Германии. Предназначена для отмывки печатных плат. Количество одновременно загружаемых плат — 176 (2,8 ²) плат евростандарта.
Производительность и качество отмывки достигается благодаря применению системы из трех контуров подачи и двух баков для жидкости. Экономически выгодное решения для организации участка отмывки.
Особенности
- Два бака и три контура подачи жидкости
- Полностью автоматическая 4-х этапная система: очистка, ополаскивание, DI-ополаскивание, турбо сушка
- Горизонтальная система установки PTFE роторов с отсутствием теневых зон
- Автоматический контроль качества отмывки при измерении количества ионных загрязнений
- Управление и контроль периодов обслуживания с помощью ПЛК и сенсорного экрана
- Обладает большой вместимостью и занимает мало места
- Высокотемпературная версия HT для отмывки и ополаскивании при температуре жидкости до 80 °C
Технология PowerSpray®
Знаком PowerSpray® маркируются автоматы, работающие по интеллектуальной технологии kolb «Струи в воздухе под давлением» или отмывочные жидкости, предназначенные для работы по этой технологии.
Технология VMH®
Знаком VMH®маркируются автоматы kolb маркируются автоматы, использующие запатентованный чрезвычайно эффективный и экономичный принцип вентури для сушки горячим воздухом.
Технология ClosedLoop
Знаком ClosedLoop маркируются автоматы kolb оснащенные внутренней системой рециркуляции очищающей жидкости и жидкости для ополаскивания.
Соответствие WEEE
Знаком WEEE Conformity маркируются автоматы kolb , изготовленные в соответствии и директивой WEEE. Вся современная продукция kolb выполнена в соответствии с регламентом WEEE.
| Технология очистки | струйная kolb PowerSpray® | |
|---|---|---|
| Максимальная загрузка ПП | 176 (2,8 м²) еврокарт | |
| Размер рабочей камеры | Ш 540 × Г 590 × В 570 мм | |
| Объём бака A | 55 л | |
| Объём бака B / C | до 35 л | |
| Электропитание | 380 В, 16 А, 3 фазы, 50 Гц | |
| Потребляемая мощность | 3,8 кВт | |
| Система управления | ПЛК (EATON) | |
| Температура жидкости | до 55 °C (стандарт), до 80 °C (HT-версия) | |
| Управление сушкой | ~ 70 — 100 °C | |
| Фильтрация | до трёх этапов: | 1. Фильтр грубой очистки всей жидкости < 2 мм |
| 2. Фильтр осадков внутри бака | ||
| 3. 20″ фильтр тонкой очистки (1 — 100 мкм — в зависимости от процесса) | ||
| Подключение 1 (проточная вода) | 3/8″, 14 мм (обеспечивается заказчиком: качество воды < 350 μS проводимость (< 10° dH) или опциональный модуль) | |
| Подключение 2 (деионизованная вода) | 3/8″, 14 мм (деионизованная вода обеспечивается заказчиком или подключение к проточной) | |
| Подключение 3 (сжатый воздух) | 6 — 8 bar (100 л / мин) для HT-версии или опции MediumWipe® | |
| Слив жидкости для ополаскивания | 3/4″, мм с интегрированной системой выкачивания | |
| Подключение вытяжки | Ø 160 мм, объём 200 — 300 м³ / час | |
| Занимаемая площадь | 920 × 1200 мм | |
| Уровень шума | 63 дБ (A) | |
| Сухой вес | 350 кг | |
